Тръба на водната помпа

Shuangsen е оторизиран производител и световен доставчик, специализиран в решения за тръби за водни помпи за тежки условия на работа. Изработено с напълно защитено от азот заваряване и защита от отгряване с чист водород, това прецизно оборудване показва максимален профил на опън над 690 Mpa и пълна устойчивост на ръжда при 1000-часов тест със солен спрей.

Металургични свойства и спецификации на материала

Състав на елементарен клас

Прецизните системи за обработка на течности зависят от точния химически контрол, за да устоят на окисляването и изтъняването на стените при силно триене. Следващата матрица подробно описва точните насоки за максимален и минимален процент, прилагани в нашите производствени серии:

Категория сплав	C (%)	Si (%)	Mn (%)	P (%)	S (%)	Cr (%)	Ni (%)	Ti (%)
Тип 409	≤ 0,08	≤ 1	≤ 1	≤ 0,045	≤ 0,045	10,5 ~ 11,75	≤ 0,5	6 × C ~ 0,70
Тип 409L	≤ 0,06	≤ 1	≤ 1	≤ 0,015	≤ 0,015	10,5 ~ 11,75	≤ 0,5	10 × C ~ 0,75
Тип 410	≤ 0,04	≤ 1	≤ 1	≤ 0,045	≤ 0,045	10,3 ~ 12,5	≤ 0,5	—

Ограничения на механичния стрес

За да издържат на внезапни хидравлични удари и механични вибрации по време на работа, структурните елементи трябва да постигнат сертифицирани параметри на натоварване. Документираните граници на напрежението са посочени по-долу:

Категория сплав	Якост на опън (MPa)	Точка на провлачване (MPa)	Удължение (%)	Оценка на твърдост (HB)
Тип 409	460	265	32	140
Тип 409L	410	235	37	123
Тип 410	365	195	22	200

Размерни матрици и критерии за избор

За да се създадат перфектни уплътняващи интерфейси с флуидни помпи за високо налягане, всяка тръба на водна помпа за тежък режим на работа е подравнена към плътни мащаби на напречното сечение. Таблицата за разпределение на размерите изброява нашите изчерпателни конфигурации на структурни стени.

Стандартна матрица за оразмеряване

Външен диаметър D (mm)	Налична дебелина на стената T (mm)
Φ 25 Под	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 25 ~ Φ 44,5	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 44,6 ~ Φ 63,5	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 76,2 - Φ 101,6	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 101.6 Нагоре	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0

Технически спецификации на обществената поръчка

Инженерните конфигурации трябва да бъдат изрично описани по време на етапа на резервация, за да се осигури пълна съвместимост на място. Метриките на производствената линия следват тези точни оперативни ключове:

• Име на продукта:Класификация на целеви структурни тръбопроводи.
• Маркировка на неръждаема стомана:Обозначение на марката на избраната сплав (201, 304, 316L, 409, 409L, 410).
• Размери и допустими отклонения:Допустимите стойности на външния диаметър заедно с проверената действителна дебелина.
• Количество и изпълнение:Точни необходими показатели за обем, съчетани със специфични указания за начина на опаковане.
• Ниво на повърхностно покритие:Параметри за шлифоване на полиране (180#-400#) или изрични опции за висок гланц.
• Специални конфигурации:Всякакви различни геометрични промени, изисквани за сложна течна верига.

Инженеринг на процеси и топлинни възможности

Заваръчно екраниране и пренастройване на кристали

Производството интегрира автоматизирани системи за заваряване с изцяло азотна защита, генерирайки права заваръчна пътека, която не показва вътрешни сенчести линии или пропуски в плътността. Тази настройка е съчетана със защитна последователност от отгряване с чист водород. Този метод на съвпадение води до здрава молекулярна конфигурация, включваща граници на разтягане над 690 Mpa и основна способност за разширение над 30%. Тази изключителна пластичност предотвратява разцепването по време на тежки процеси на формоване.

Категоризация на повърхностното полиране

Външните стени се подлагат на стриктно механично полиране, за да се оптимизира хидравличната ефективност и да се намали съпротивлението при триене. Повърхностните конфигурации включват:

• Ярко механично покритие:Постига се чрез фино механично текстуриране, вариращо от 180# до 400#.
• Огледално лаково покритие:Огледално текстуриране от висок клас, вариращо от 400# до 800# за максимална гладкост на повърхността.

Граници на термична толерантност

Основните сплави са проектирани да издържат на значителни топлинни промени по време на високоскоростно въртене на флуида. Периодичният висок праг на работна температура работи безопасно при 815°C, докато непрекъснатото обслужване се поддържа при 675°C. Вътрешните структурни напрежения се облекчават чрез отгряване в камбанна пещ, проведено при 860°C ± 10°C.

Индустриални внедрявания

Отличните възможности за обработка на тази специализирана тръба за водна помпа я правят идеална за трудни операции по фрезоване. Линията претърпява обширно разширяване на устието, механично свиване на тръбата, сложни маневри на тръбопровода, стегнато огъване и екстремни последователности на сплескване, без да показва микропукнатини. Общите зони за инсталиране включват:

• Тежки разпределителни колектори на водни помпи и всмукателни системи за подаване на течности.
• Индустриални водопроводни системи с високо напрежение, изискващи висока устойчивост на вътрешна кавитация.
• Вериги за транспортиране на корозивни течности, изискващи документирана безопасност на стените и дългосрочна издръжливост.

Методи за проверка на качеството и диагностика

За да елиминират структурни дефекти преди интегрирането на място, опитни технически инспектори проверяват всяка производствена партида, като използват строги разрушителни и неразрушителни методи:

• Тест за сплескване:Компресира стената на тръбата, за да осигури равномерно огъване на заваръчния път и основната стомана под налягане без напукване.
• Тест за огъване:Оценява структурната пластичност и проверява за повреди на повърхността през екстремни ъглови контури.
• Тест за разширяване:Включва тестове за разширение и свиване на устата, за да се гарантира, че тялото на тръбата поема над 30% удължение без структурно разцепване.
• Тест за механични свойства:Измерва абсолютна граница на провлачване, максимални граници на разтягане над 690 Mpa и твърдост спрямо международните указания.

Защо да изберете нас

• 1000-часов тест със солен спрей:Третираният метален екстериор издържа на непрекъснат 1000-часов тест със солен спрей с абсолютно нулеви признаци на ръжда или повърхностна питинг.
• Нулева производителност на пакета:Усъвършенстваното заваряване в защитен газ създава здрав шев, който позволява на продукта да претърпи разширяване на тръбата, свиване на тръбата и сложни пътища на огъване, без да се спука.

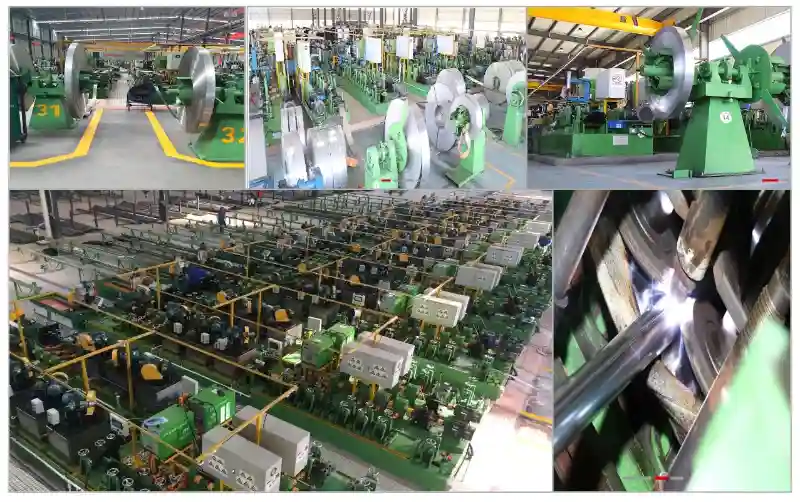

• Мащабна производствена инфраструктура:Управлявайки съоръжение от 20 000 квадратни метра, стартирано през 1999 г., което включва 133 пълни промишлени заварени монтажни линии, подкрепени от 25+ години металургичен опит.
• Международно регулаторно разрешение:Производствените линии отговарят напълно на системите за управление на качеството ISO9001, ISO14001 за околната среда, ISO45001 за здравето на работното място и ISO13485 за управление на качеството на медицинските устройства.

Често задавани въпроси

Каква технология предотвратява изтичане или разцепване на заваръчната линия под хидравлично налягане?

Изключителната работа на съединението е резултат от изцяло азотно защитно заваряване, комбинирано с отгряване с чист водород. Това елиминира структурните слаби точки и вътрешните напрежения, създавайки еднаква метална матрица със степен на разширение над 30% и профил на границите на опън над 690 Mpa.

Защо за тези флуидни тръби се използва отгряване в камбанна пещ?

Обработката на сплавта чрез отгряване в камбанна пещ при точно 860°C ± 10°C прекалибрира металната кристална матрица. Това позволява на компонентите да поддържат висока структурна цялост по време на непрекъснато излагане на температура до 675°C и периодично топлинно натоварване до 815°C.

Как се следи точното качество на завършване преди изпращане?

Качеството на повърхността се проверява с помощта на специализирани методи за изпитване, включително подробни тестове за разширение и свиване на устата заедно със стандартни показатели за грапавост. Това гарантира, че независимо дали линията изисква 180#-400# ярко покритие или 400#-800# огледална повърхност, профилът е напълно равномерен и без следи.

Стратегическа интеграция и бранд стандарти

Инсталирането на специализирана тръба за водна помпа в тръбопроводи за тежки промишлени течности изисква абсолютна точност на размерите и структурата. От избора на първокласни партиди необработена стомана до прецизното проследяване на параметрите на външния диаметър от Φ 25 под до Φ 101,6 нагоре, нашите производствени процеси са оптимизирани, за да елиминират повреда на компоненти при високо хидравлично напрежение. Чрез непрекъснато инвестиране в напреднали изследвания и надграждане на нашето автоматизирано оборудване за сглобяване, нашата фабрика доставя надеждни структурни компоненти на глобалните индустриални пазари, поддържайки независимата репутация и високите стандарти за превъзходство на глобалната марка Shuangsen.
